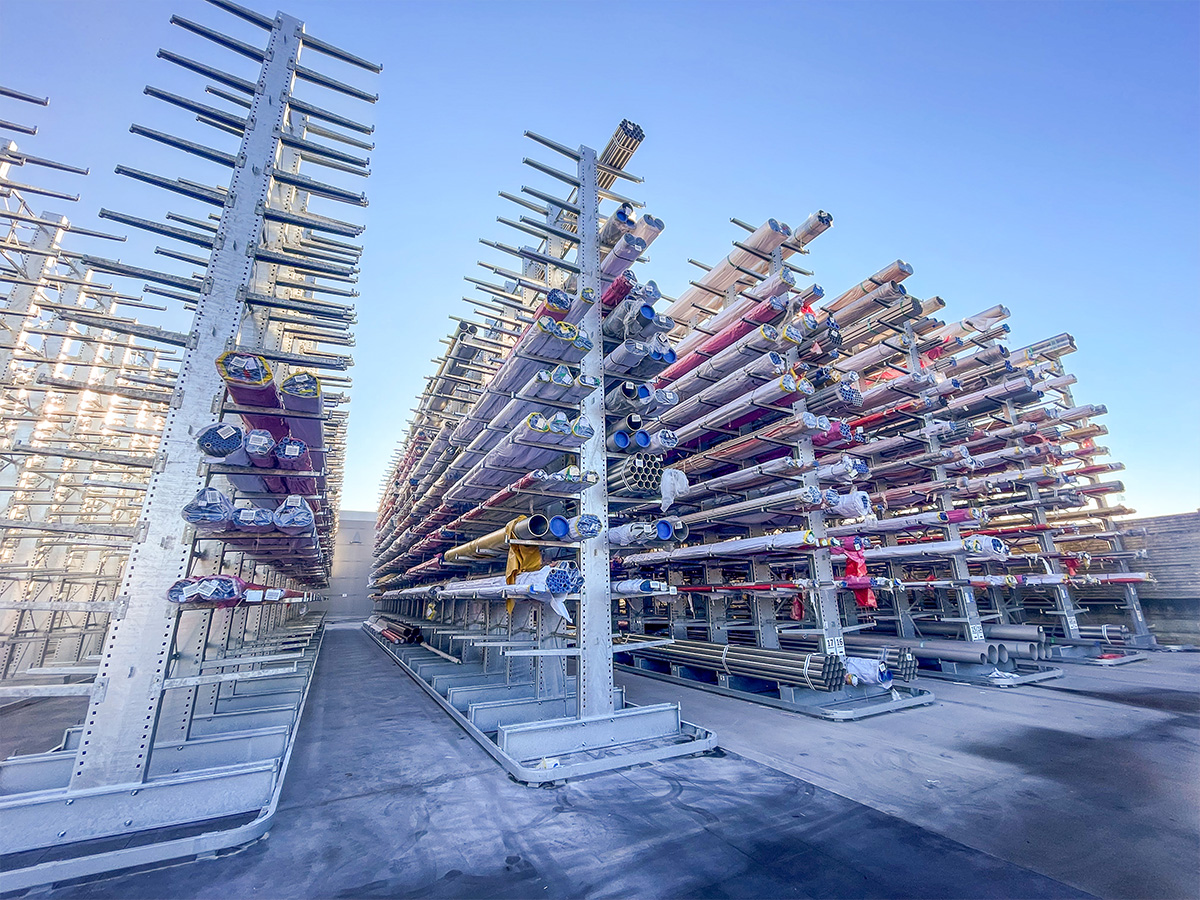

Scaffalature cantilever su misura, per chi stocca prodotti lunghi e pesanti
Tubi, lamiere, profilati, legnami, vergelle. Quando hai materiale che non sta in un pallet, il cantilever è la struttura giusta, se è dimensionata bene.
Progettiamo e produciamo cantilever monofronte e bifronte nei nostri stabilimenti a Mornico al Serio (Bergamo) dal 1975.
Quando il cantilever è la scelta giusta
Il cantilever non è “una scaffalatura più grande”. È una struttura senza montanti anteriori, pensata per oggetti lunghi che non entrano in un portapallet e che vanno presi di fianco, non dall’alto.
Se hai uno di questi materiali da stoccare, è probabile che ti serva un cantilever.
Una struttura imbullonata che si comporta come una saldata
Per anni le strutture cantilever sono state vendute in due varianti: saldate (rigide, robuste, ma scomode da trasportare e montare) o imbullonate (facili da installare, ma con portate inferiori).
Siamo stati la prima azienda in Italia a produrre un cantilever imbullonato base-colonna con la stessa portata della struttura saldata.
La differenza la fa il sistema di giunzione, non la robustezza dei profili.
Una scaffalatura cantilever, sei modi di configurarla.
La differenza sta nel layout del magazzino e nel tipo di movimentazione che usi. Partiamo sempre da come ti muovi tra le campate, prima di decidere monofronte o bifronte.
Le portate effettive dipendono da configurazione e materiali stoccati. Per dimensionamenti specifici, il nostro ufficio tecnico fa un calcolo gratuito su misura.
Monofronte
Bracci da un solo lato della colonna. Per magazzini con corridoio di accesso unico, contro una parete.
Bifronte
Bracci su entrambi i lati. Massima densità in spazio aperto, con corridoi su due lati.
Per gru di impilaggio
Strutture alte con bracci che permettono il passaggio della gru. Per movimentazione automatizzata o semi-automatizzata.
Per carrelli a forche laterali
Bracci dimensionati per il prelievo laterale con carrello elevatore. Standard per la metalmeccanica.
Per movimentazione manuale
Altezze contenute, bracci accessibili da terra. Tipico del cantilever leggero per PMI.
Combinato con portapallets
Strutture ibride per magazzini che gestiscono sia merce lunga sia pallettizzata, nello stesso impianto.
Dal sopralluogo al collaudo, senza intermediari
Quando installiamo un cantilever non passiamo per terzisti. Il sopralluogo lo fa il nostro ufficio tecnico, la struttura la produciamo nei nostri 10.000 mq a Mornico, il montaggio lo seguono i nostri tecnici.
Quello che otteniamo è una catena corta: un solo interlocutore, modifiche gestite in tempo reale, responsabilità chiara su ogni fase.
Conformità e sicurezza del cantilever
Una scaffalatura cantilever non termina il suo ciclo al collaudo: le norme UNI EN 15629 e UNI EN 15635 prevedono ispezioni periodiche da personale qualificato. Se sei datore di lavoro, la responsabilità sulle scaffalature in uso è tua.

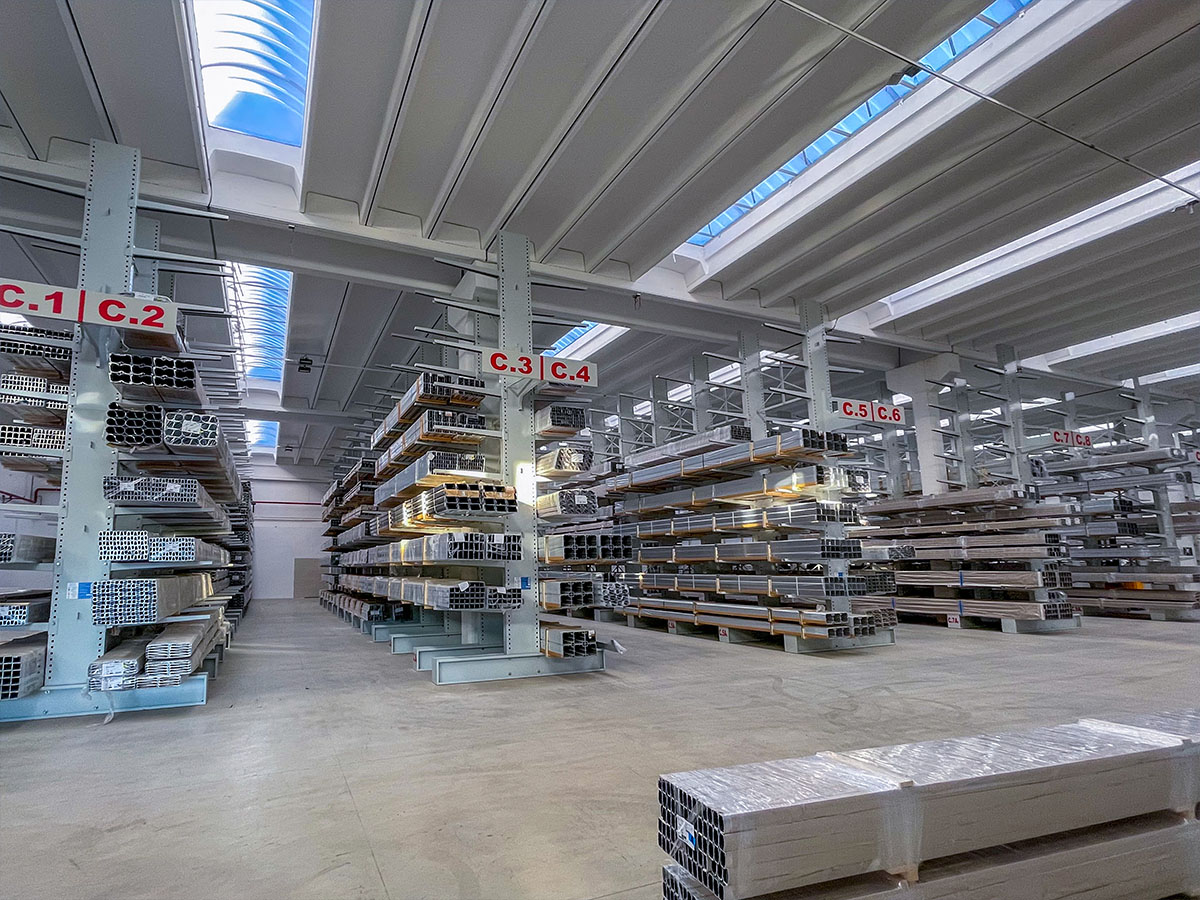

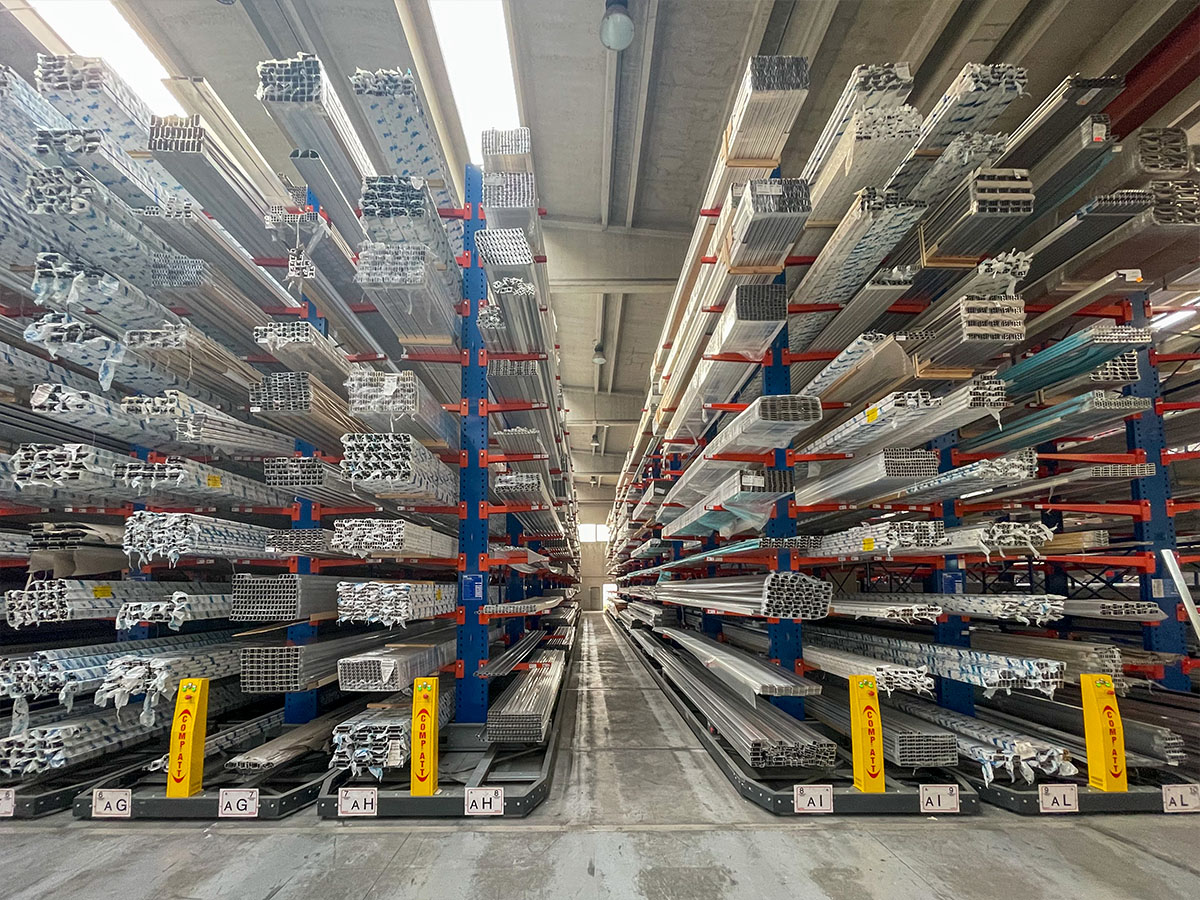

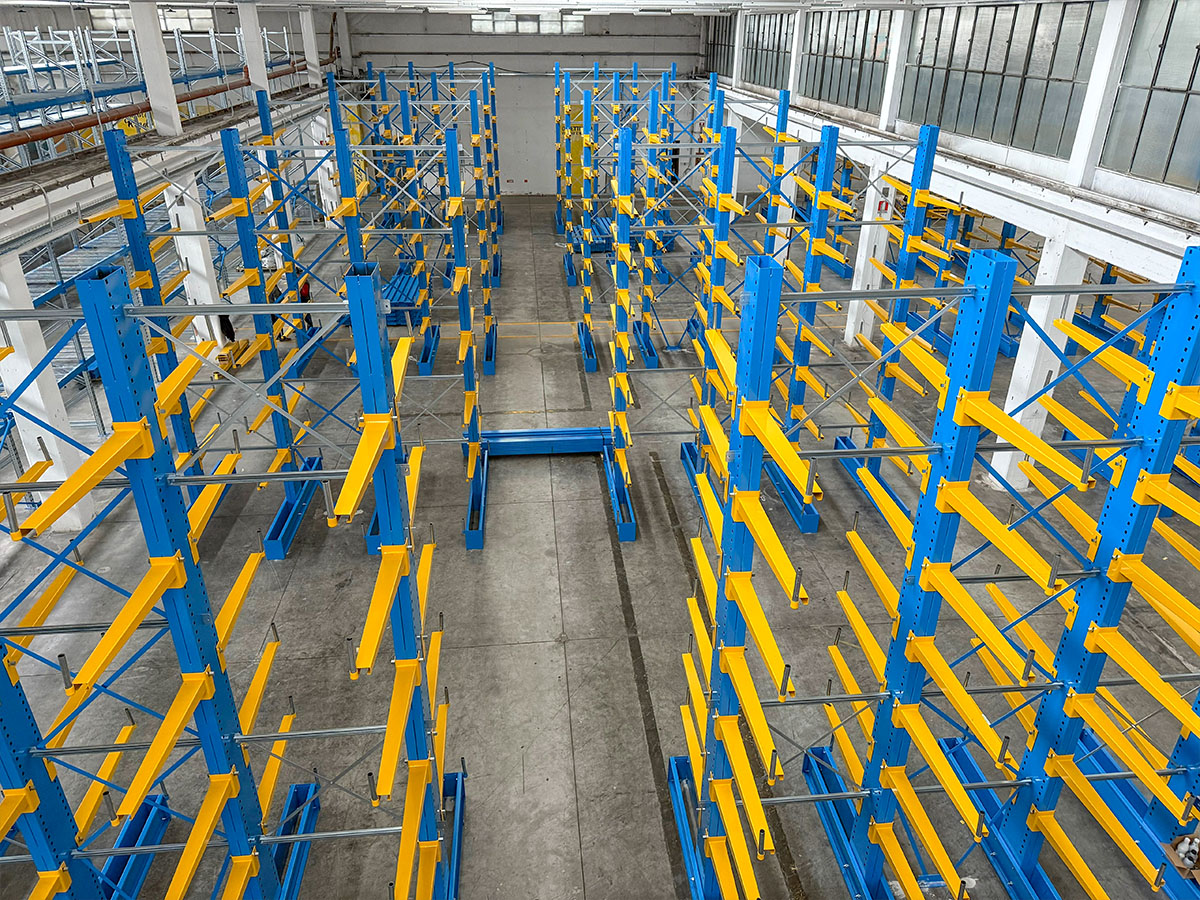

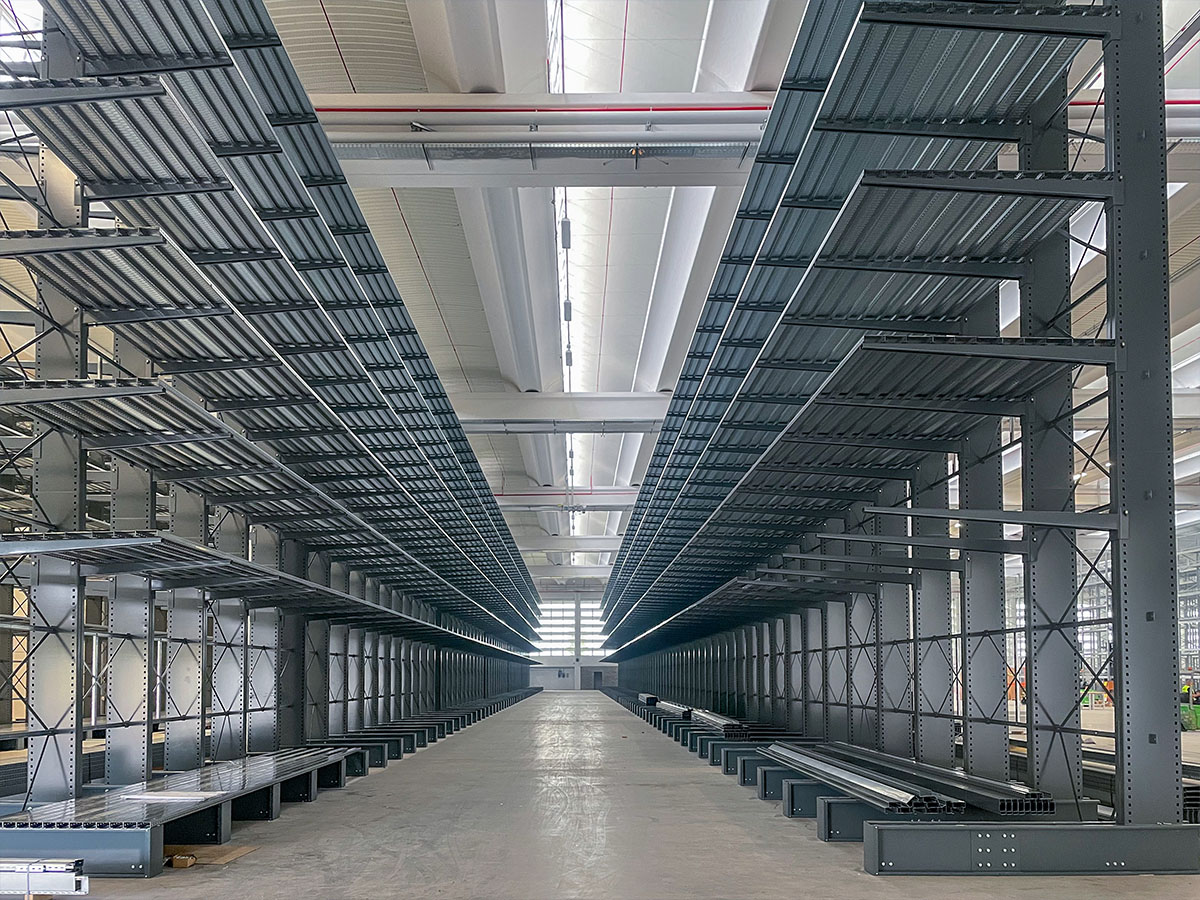

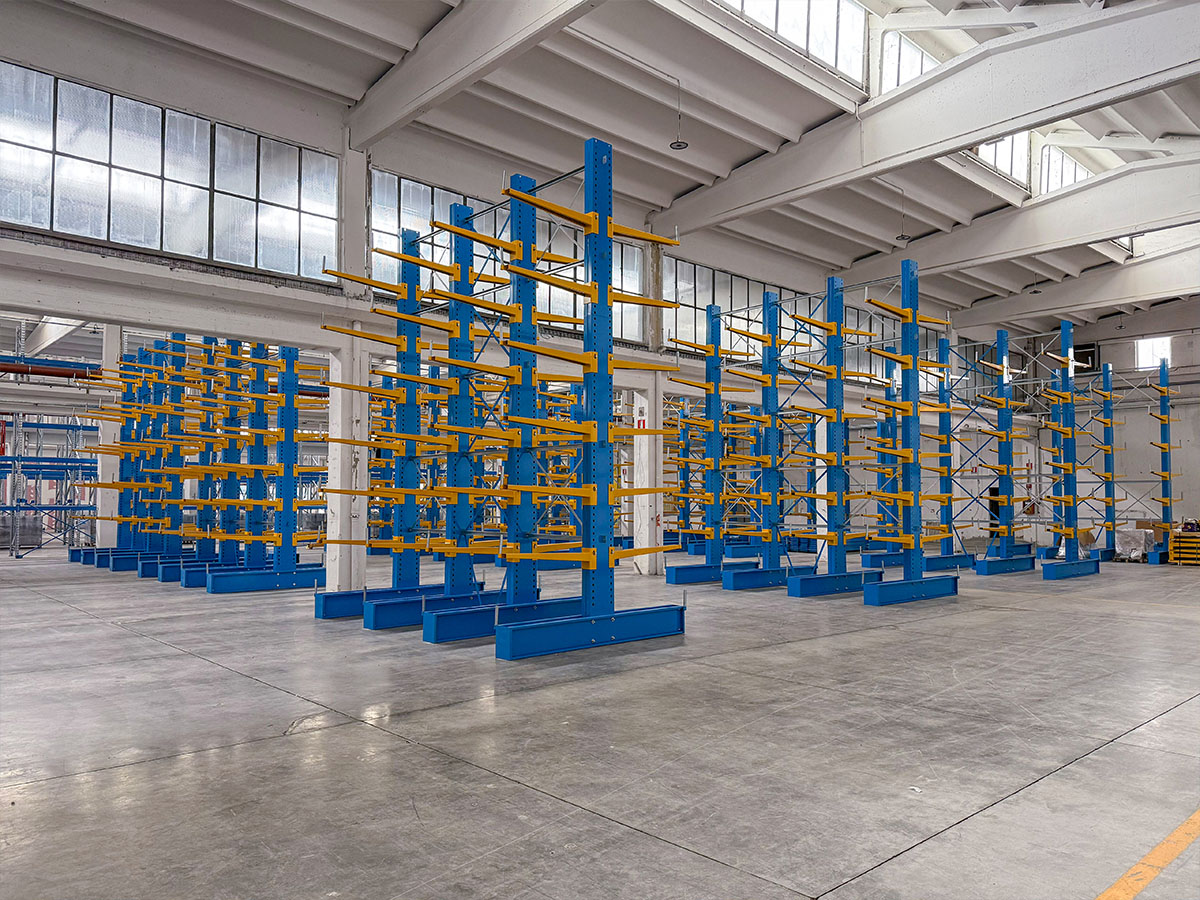

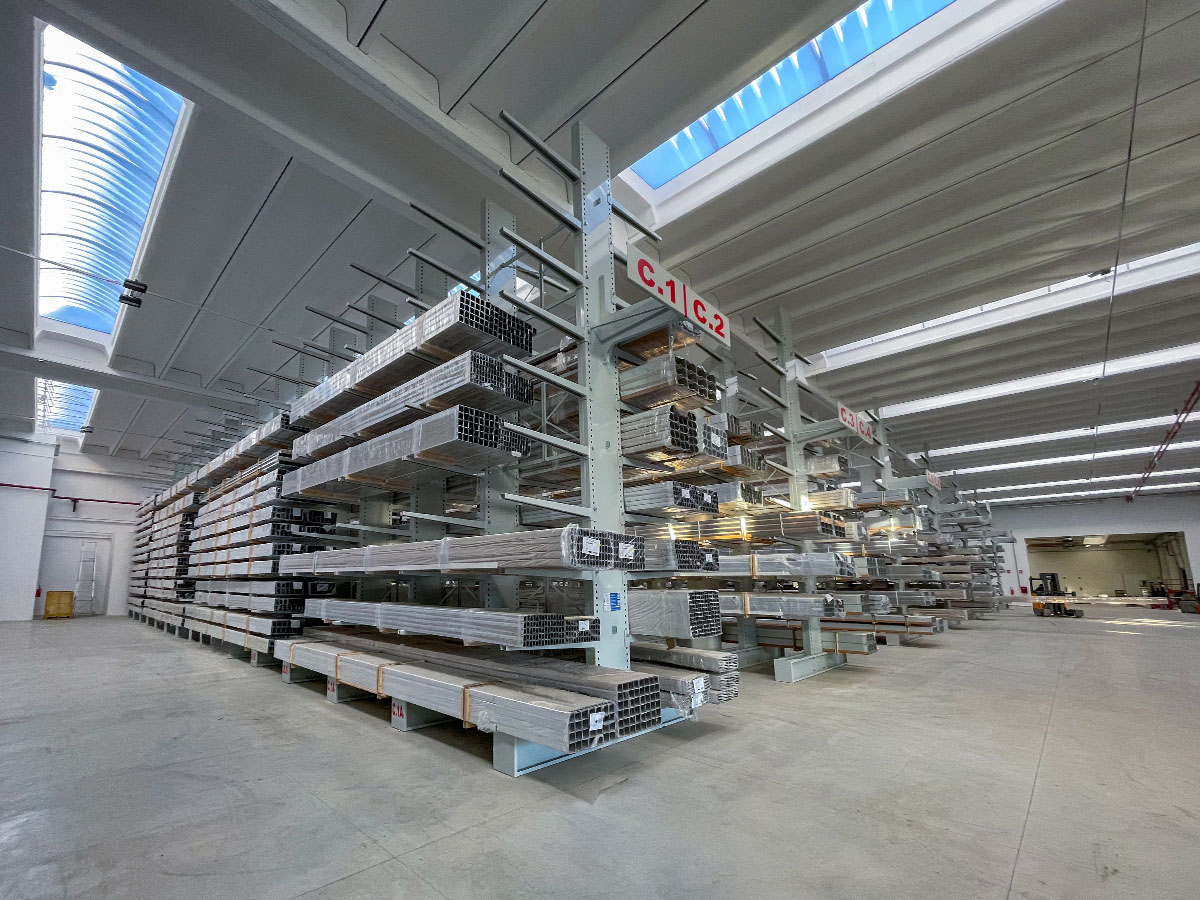

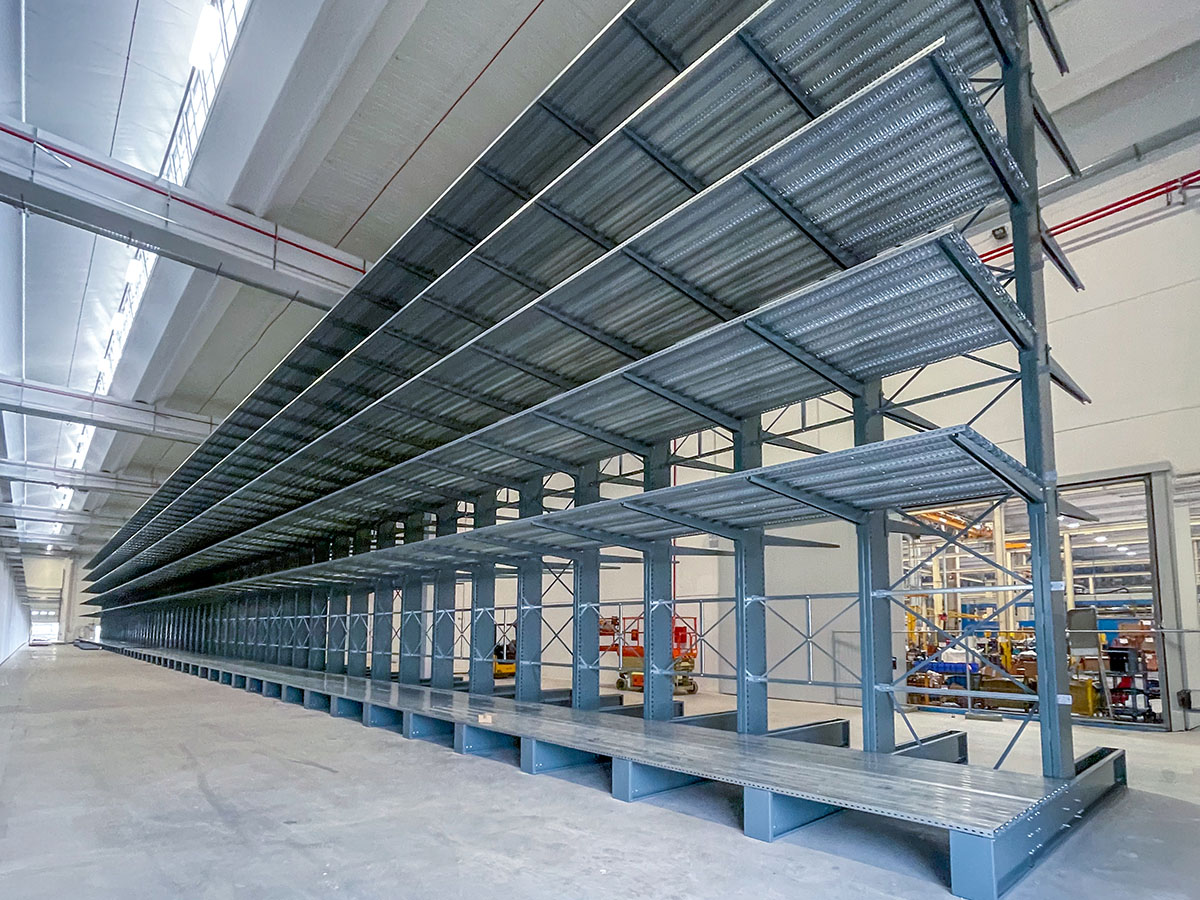

Cantilever installati, raccontati per esteso
Domande frequenti sulle scaffalature cantilever
La portata di una scaffalatura cantilever dipende dalla configurazione, dalla sezione dei profili e dalla distribuzione del carico sui bracci. I cantilever MCT raggiungono portate equivalenti alle versioni saldate grazie al sistema di giunzione imbullonata ad alta resistenza. Per il dimensionamento esatto serve un calcolo sul caso specifico: lo facciamo gratuitamente durante il sopralluogo.
Il cantilever leggero è progettato per movimentazione manuale e prodotti meno pesanti: lo trovi nelle PMI che lavorano lamiera, legname, tubi e profilati di dimensioni contenute. Il cantilever standard (pesante) regge carichi molto più alti e prevede movimentazione con carrelli a forche laterali o gru di impilaggio. La scelta dipende dal peso unitario dei prodotti e dal tipo di movimentazione disponibile.
Sì, è possibile ampliare un cantilever dopo l’installazione, e questo è uno dei vantaggi della struttura imbullonata. Si aggiungono campate, si spostano bracci, si modifica la configurazione quando cambiano i prodotti stocchi. Una struttura saldata, una volta installata, non si modifica più senza rifacimenti importanti. Si può trasformare una struttura da bifronte a mono fronte e viceversa.
La durata del montaggio di un cantilever dipende dalla dimensione dell’impianto. Per un cantilever da 50-100 metri lineari, le squadre di montaggio interne MCT completano installazione e collaudo in 3-5 giorni lavorativi. Per impianti più grandi, il tempo viene definito in fase di offerta sulla base dei vincoli del cliente (es. fermi produttivi).
Per cantilever pesanti, i più comuni sono i carrelli a forche laterali (sideloader) o i transpallet a forche estese. Per movimentazioni molto alte, le gru di impilaggio. Nei casi di cantilever leggero, basta una movimentazione manuale o un carrello elevatore standard.
Sì, le strutture cantilever MCT vengono progettate seguendo le indicazioni delle norme UNI EN 15629 (progettazione) e UNI EN 15512 (calcolo strutturale). Per zone a sismicità rilevante, dimensioniamo le strutture secondo i criteri sismici previsti dalle Norme Tecniche per le Costruzioni.
